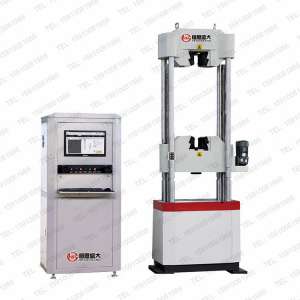

濟南恒思盛大儀器有限公司（http://www.yalisyj.com/）是一家專業從事液壓萬能試驗機、壓力試驗機等設備研發和制造的現代化高科技公司。如圖所示產品，為濟南恒思盛大儀器有限公司生產的微機屏顯式鋼絞線拉力試驗機，以下則是我們?yōu)槟榻B的微機屏顯式鋼絞線拉力試驗機 的詳細相關情況。如果您對此產品感興趣，歡迎您來電咨詢我們，電話：0531-81901322。

一、簡介

該系列微機屏顯式鋼絞線試驗機，主要用于預應力混凝土鋼絞線的拉伸試驗。適用于冶金、建筑、輕工、航空、航天、材料、大專院校、科研單位等領域。試驗操作和數據處理符合GB/T5224-1995《預應力混凝土鋼絞線》的要求。

二、方案描述

1、主機

本機由四立柱雙絲杠油缸下置式主機及油源控制柜組成。拉伸空間位于主機上方，壓縮、彎曲試驗空間位于主機下方即中橫梁和工作臺之間。

2、傳動系統

試驗空間的調整通過中橫梁移動來實現，中橫梁升降采用鏈條傳動。

3、鉗口部分夾持特點

3.1特制超厚鉗口座使鋼絞線在拉伸時完全包含在鉗口座體內從而保證鋼絞線試樣在中間斷裂。

3.2特質高硬度（HRC68-70）加長鉗口提高了夾持捻距和接觸面積并采用液壓自動夾緊，使試樣夾持更牢靠不易打滑。

3.3在鉗口座和鉗口卡板之間增加了耐磨襯板，杜絕金屬拉伸過程中氧化皮掉入致使鉗口座斜面劃傷報廢的現象，使夾持過程更順滑、夾持更牢靠。

4、安全保護裝置

4.1當試驗力超過每檔試驗力的2%-5%時，過載保護，停機。

4.2當活塞升起達到上極限位置時，行程保護，油泵電機停機。

4.3外圍有安全防護網，防止試驗過程中試樣外沖。

三、技術參數

產品型號

LEW-500D

LEW-600D

LEW-1000D

試驗力

500 kN

600 kN

1000 kN

結構形式

四立柱雙絲杠油缸下置

試驗機級別

1級/0.5級（選配）

試驗力測量范圍

2%-100%FS/0.4%-100%（選配）

試驗力示值相對誤差

優于示值的±1%

力分辨率

1/300000

變形測量裝置

電子引伸計

引伸計標距

50mm

變形測量范圍

0-15mm

變形有效測量范圍

2%～100%FS

變形分辨率

變形的1/300000

變形示值相對誤差

優于示值的±0.5%

位移測量裝置

拉線式光電編碼器

位移測量范圍

0～250mm

位移示值相對誤差

優于示值的±1%

位移分辨率

0.01mm

活塞移動速度

70mm／min

橫梁調整速度

120mm／min

油缸活塞行程

250mm

拉伸空間

1000mm（可增大）

1000mm（可增大）

1000mm（可增大）

立柱間距

540 mm

650 mm

控制方式

手動加載

夾緊方式

液壓自動夾緊

圓試樣夾持直徑

Φ13-φ40mm

φ13-φ40mm

φ14-φ45mm

鋼絞線夾持直徑

φ9.2-φ12.7mm，φ12.7-φ15.24mm

扁試樣夾持厚度

0-35mm

0-40mm

上下壓盤尺寸

204×204mm

外形尺寸

主機(mm)

700×600×2250

700×600×2250

800×650×2400

油源

960×630×900

整機重量

3000 kg

3000 kg

4500kg

供電電源

380V±10%/50Hz/三相五線制
